El vibrador de hormigón (también llamado vibrador de concreto) con motor interno es un equipamiento de gama alta para el vibrado de hormigón utilizado en la compactación de concreto. Se caracteriza por su alta frecuencia, excelente eficiencia y bajo emisión de ruido durante su funcionamiento. Su motor de accionamiento es de 42V, por eso debe ser conectado a un Variador de frecuencia. Este vibrador de hormigón/concreto se resalta por su alto nivel de seguridad.
Este modelo de vibradores de hormigón con motor interno es ampliamente recomendado para utilizarse en países que tienen estrictos requerimientos ambientales y de seguridad laboral, por ejemplo países en Europa y el Sudeste Asiático.
Principios de Diseños

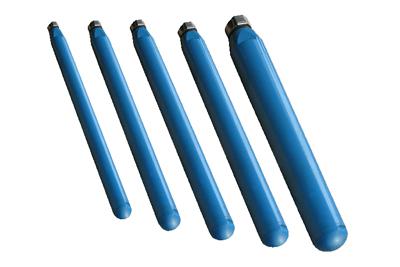

Cabezal o cabezote (aguja vibrante) del vibrador de hormigón con motor interno
Como su propio nombre lo dice, este modelo de vibrador de hormigón/concreto viene con un motor incorporado ubicado dentro del cabezal. De esta manera el motor tiene la capacidad de accionar el eje eccéntrico directamente para producir la vibración. Durante este proceso no hay pérdida de par por eso la eficiencia de vibración es mucho mayor y el ruído emitido durante la operación es menor.
Modelos Opcionales

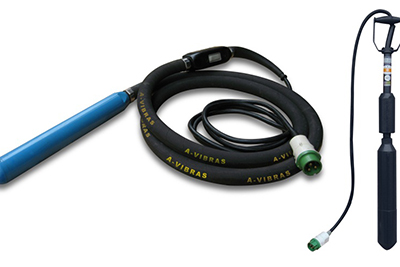

Cabezal con Manguera con Eje Rígido + Variador de frecuencia trifásico de 150Hz
Variador de frecuencia trifásico de 150Hz, Serie ZJB
Aguja Vibrante, Serie ZDN (Manguera con Eje Rígido)
Modelo
Capacidad (kVA)
Entrada (Ph/Hz/V/A)
Salida (Ph/Hz/V/A)
Modelo del cabezal/aguja vibrante
Cantidad de cabezales
Diámetro del cabezal/aguja vibrante (mm)
Frecuencia de vibración (vpm)
Amplitud (mm)
Fuerza centrífuga (kN)
ZJB150/165/4
16.5
3/50/380/24
3/150/48/230
ZDN125
4
125
9000
3.4
20
ZJB150/85/2
8.5
3/50/380/11.6
3/150/48/102
ZDN125
2
125
9000
3.4
20
ZJB150/60/2
6
3/50/380/9.2
3/150/48/72
ZDN100
2
100
9000
3.2
13
ZJB150/60/1
6
3/50/380/9.2
3/150/48/72
ZDN125
1
125
9000
3.4
20
Variador de Frecuencia Trifásico de 200Hz + Aguja Vibrante con Manguera con Eje Rígido
Modelo
Capacidad(kVA)
Entrada (Ph/Hz/V/A)
Salida (Ph/Hz/V/A)
Modelo del cabezal/aguja vibrante
Cantidad de cabezales
Diámetro del cabezal/aguja vibrante (mm)
Frecuencia de vibración (vpm)
Amplitud (mm)
Fuerza centrífuga (kN)
ZJB200/185/10
18.5
3/50/380/24
3/200/48/252
ZDN85
10
85
12000
1.6
6.6
ZJB200/85/5
8.5
3/50/380/16
3/200/48/115
ZDN85
5
85
12000
1.6
6.6
ZJB200/45/2
4.5
3/50/380/8.3
3/200/48/54
ZDN85
2
85
12000
1.6
6.6
ZJB200/30/1
3
3/50/380/5.1
3/200/48/36
ZDN85
1
85
12000
1.6
6.6
Variador de frecuencia trifásico de 200Hz + Aguja Vibrante con Manguera con Eje Flexible
Variador de frecuencia trifásico de 200Hz, Series ZJB
Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo
Capacidad(kVA)
Entrada (Ph/Hz/V/A)
Salida (Ph/Hz/V/A)
Modelo del cabezal/aguja vibrante
Cantidad de cabezales
Diámetro del cabezal/aguja vibrante (mm)
Frecuencia de vibración (vpm)
Amplitud (mm)
Fuerza centrífuga (kN)
ZJB200/45/4
4.5
3/50/380/8.3
3/200/48/54
ZDN60
4
60
12000
2.2
4.5
ZJB200/45/3
4.5
3/50/380/8.3
3/200/48/54
ZDN70
3
70
12000
1.6
5.8
ZJB200/30/3
3
3/50/380/5.1
3/200/48/36
ZDN60
3
60
12000
2.2
4.5
ZJB200/30/2
3
3/50/380/5.1
3/200/48/36
ZDN70
2
70
12000
1.6
5.8
ZJB200/18/3
1.8
3/50/380/3.4
3/200/48/23
ZDN35
3
35
12000
1.8
1
ZJB200/18/2
1.8
3/50/380/3.4
3/200/48/23
ZDN60
2
60
12000
2.2
4.5
ZJB200/18/1
1.8
3/50/380/3.4
3/200/48/23
ZDN70
1
70
12000
1.6
5.8
ZJB200/12/2
1.2
3/50/380/2.2
3/200/48/15
ZDN35
2
35
12000
1.8
1
ZJB200/12/1
1.2
3/50/380/2.2
3/200/48/15
ZDN60
1
60
12000
2.2
4.5
Variador de frecuencia monofásico de 200Hz + Cabezal con Manguera con Eje Flexible
Variador de frecuencia monofásico de 200Hz, Series ZJB
Aguja Vibrante, Serie ZDN (Manguera con eje flexible)
Modelo
Capacidad(kVA)
Entrada (Ph/Hz/V/A)
Salida (Ph/Hz/V/A)
Modelo del cabezal/aguja vibrante
Cantidad de cabezales
Diámetro del cabezal/aguja vibrante (mm)
Frecuencia de vibración (vpm)
Amplitud (mm)
Fuerza centrífuga (kN)
ZJB200/25/2-D
2.5
1/50/220/5.7
3/200/48/25
ZDN35
2
35
12000
1.8
1
ZJB200/25/1-D
2.5
1/50/220/5.7
3/200/48/25
ZDN60
1
60
12000
2.2
4.5
ZJB200/11/1-D
1.1
1/50/220/2.8
3/200/48/11
ZDN35
1
35
12000
1.8
1
Variador de Frecuencia para Motores Diesel + Cabezal con Manguera con Eje Flexible
Modelo
Capacidad(kVA)
Salida (Ph/Hz/V/A)
Modelo del cabezal/aguja vibrante
Cantidad de cabezales
Diámetro del cabezal/aguja vibrante (mm)
Frecuencia de vibración (vpm)
Amplitud (mm)
Fuerza centrífuga (kN)
ZJB200/25/2-C
2.5
3/200/48/30
ZDN50
2
50
12000
2
3.5
ZJB200/25/1-C
2.5
3/200/48/30
ZDN70
1
70
12000
1.6
5.8
Cabezal con Manguera con Eje Flexible + Variador de Frecuencia para Motores de Gasolina
Variador de Frecuencia para Motores de Gasolina, Serie ZJB
Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo
Capacidad(kVA)
Salida (Ph/Hz/V/A)
Modelo del cabezal/aguja vibrante
Cantidad de cabezales
Diámetro del cabezal/aguja vibrante (mm)
Frecuencia de vibración (vpm)
Amplitud (mm)
Fuerza centrífuga (kN)
ZJB200/25/2-Q
2.5
3/200/48/30
ZDN50
2
50
12000
2
3.5
ZJB200/25/1-Q
2.5
3/200/48/30
ZDN70
1
70
12000
1.6
5.8
Variador de Frecuencia Electrónico + Cabezal con Manguera con Eje Flexible
Variador de Frecuencia Electrónico, Series ZEB
Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo
Capacidad (kVA)
Entrada (Ph/Hz/V/A)
Salida (Ph/Hz/V/A)
Modelo del cabezal/aguja vibrante
Cantidad de cabezales
Diámetro del cabezal/aguja vibrante (mm)
Frecuencia de vibración (vpm)
Amplitud (mm)
Fuerza centrífuga (kN)
ZEB200/165/10
16.5
3/50/380/14
3/200/48/136
ZDN50
10
50
12000
2
3.5
ZEB200/165/6
16.5
3/50/380/14
3/200/48/136
ZDN65
6
65
12000
2.4
5.5
ZEB200/68/4
6.8
3/50/380/6.0
3/200/48/80
ZDN65
4
65
12000
2.4
5.5
ZEB200/56/3
5.6
3/50/380/5.5
3/200/48/65
ZDN65
3
65
12000
2.4
5.5
ZEB200/30/2
3
3/50/380/4.5
3/200/48/36
ZDN50
2
50
12000
2
3.5
Componentes del Vibrador de Hormigón con motor interno
